双成知识科普丨普雷激光头信号指示灯含义介绍

时间:2021-05-24 17:26:00 作者:双成激光 点击:

LED 指示灯的含义(LED 1-4 的状态)

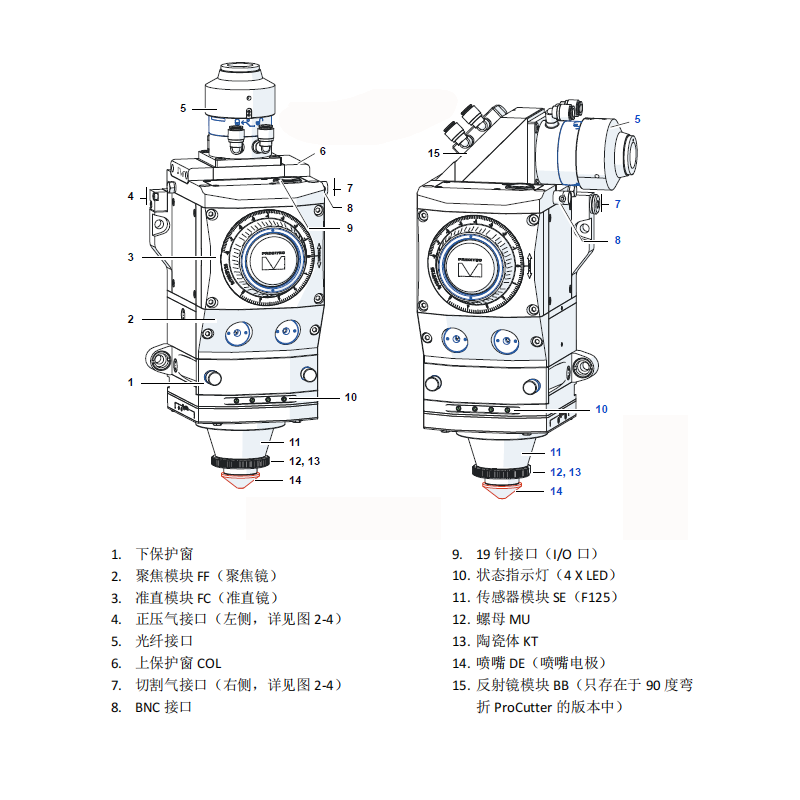

状态指示灯(LED 1-4,从左至右,如图编号10所示)以集成监测电 路中收集到的数据为基础,提示用户关于激光头及其组件状态的信息。

双成知识科普丨普雷激光头信号指示灯含义介绍(图1)

LED-1

绿灯;设备准备就绪,成功完成回参路径,焦点设定位置在误差允许范围之内。

红灯;设备故障、断电或回参失败,电机电流消耗过大或超载,机械组件无法正常运转。

不亮;电机位置不在目标位置上,没有供电,连接线破损或者出现故障或接口松了。



LED-2

绿灯;准备就绪,运行正常,没有报错。

橙红灯交互;温度升高。

红灯;激光头温度>45°C

红灯闪烁;聚焦镜温度>70°C(闪烁频次1S/次),准直镜温度>70°C(闪烁频次3S/次)。

不亮;没有供电,连接线破损或者出现故障或接口松了。



LED-3

绿灯;准备就绪,运行正常,没有报错。

红灯;激光头内部压强>1.2 bar(绝对值)。

红灯闪烁;切割气压强>|25bar|(绝对值)(闪烁频次1S/次)。

不亮;没有供电连,接线破损,出现故障或接口松了。



LED-4

绿灯;准备就绪,运行正常,没有报错。

橙红灯交互;下保护镜的温度升高。

红灯;下保护镜的温度>70°C

红灯闪烁;没有下保护镜片(闪烁频次1S/次),下保护窗丢失(闪烁频次3S/次)。

不亮;没有供电,连接线破损,出现故障或接口松了



特别提醒:如果 LED 灯变红,请立即停机并且关闭系统,红灯表示不符合操作规范,随即进行故障检修。
