激光切割机排版过程中的注意事项

时间:2021-10-29 10:30:42 作者:双成激光 点击:

目前的钣金加工中,激光切割机的应用是必不可少的。通常我们在使用激光切割机加工前,都会已制作好的图纸导入到程序中,再利用自动排版软件将图形排列在一张板上,这样激光切割机就会按照排版的路径顺序进行加工了。排版过程虽然耗时短,但其中有着很大的学问,排版的不同会影响着整板的切割效果。本文为大家讲解激光切割机排版的一些注意事项:

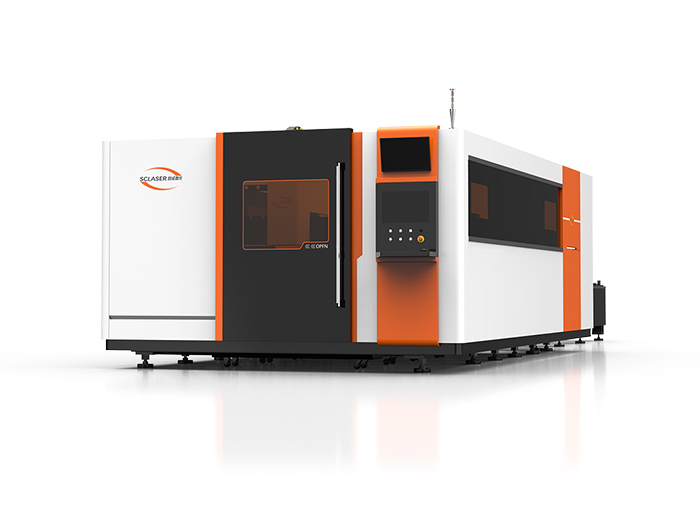

激光切割机排版过程中的注意事项(图1)

1、拐角熔化

激光切割机在加工薄板材料时,拐角处会减速切割而导致过热融化。在拐角处由直线路径转为小半圆路径,可以保持高速切割的形式,避免切割拐角时钢板出现的过熔现象,从而得到更好的切割品质,减少了整体切割路径长度,提高了生产效率。



2、零件间距

通常在加工中厚板材和热板时,排版的零件间距要大。中厚板和热板的热影响较大,在切割拐角尖角部分和小面积图形时,容易烧边,影响整体切割质量。



3、引线设置

激光切割机在切割厚板过程中,为了让切割衔接的更良好,常常在切割开始时和结束时都留有一段过渡线。切割开始时那段过渡线称为引线,结束时的叫做尾线,这两段线对工件本身来说是没有用的,所在位置也是在工件范围之外。引线与切割缝隙的连接尽量采用圆弧过渡,这样设备运行中就会平稳。

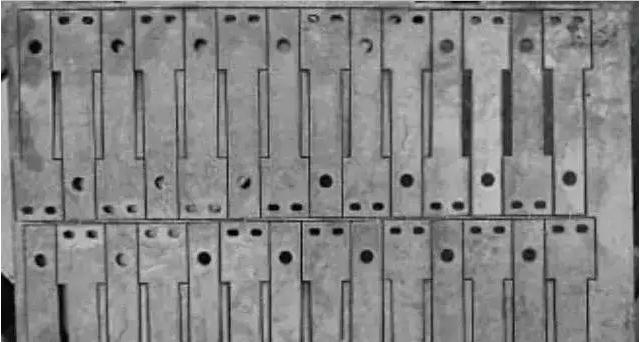

激光切割机排版过程中的注意事项(图2)

4、共边切割

将拥有同样形状的边的零件组合成一个大的整体,采用共边切割工艺,可以大大缩短切割路径,增加材料的利用率,提高生产效率。



5、零件碰撞

许多厂商的激光切割机根据订单生产需求,设备都是24小时不间断工作,排班的切割路径需要细致考虑,不能因切割头回转而撞到已经切好且倾覆的零件。排版时需要注意选择合适的路径,绕过已切好的零件,避免碰撞,或者采用微连接方式,不完全切断零件,后续进行手动下料。



6、余料处理

切割完零件后,激光切割设备工作台上的骨架状余料需要尽快的撤下,以方便后续的切割作业。对于不具有自动卸料装置的激光切割设备,可以将骨架状余料切割成小块,以方便快速移走。从而避免了操作者因搬动沉重且边缘锋利的余料所造成的人身伤害。
