激光切割机的结构组成有哪些?

时间:2021-09-03 10:22:47 作者:双成激光 点击:

随着激光技术的飞速发展,高新技术的激光切割机已经渗入到各行各业,相信许多业内人士对激光切割机都不陌生。那有关激光切割机的结构组成又了解多少呢?

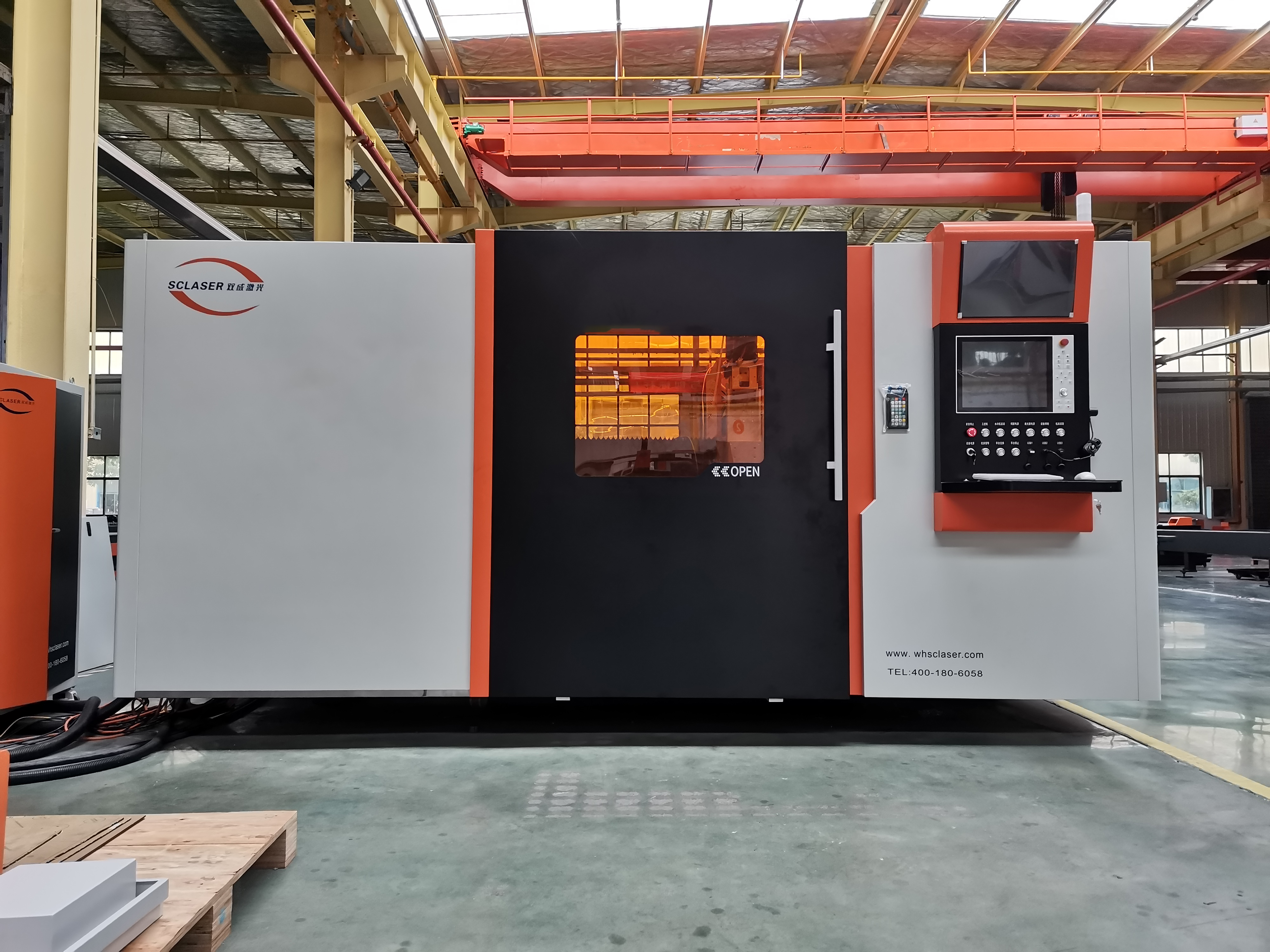

激光切割机的结构组成有哪些?(图1)

激光切割机的结构组成

激光切割机由激光发生器、切割头、光束传输组件、机床工作台、数控系统和冷却系统等部件组成。

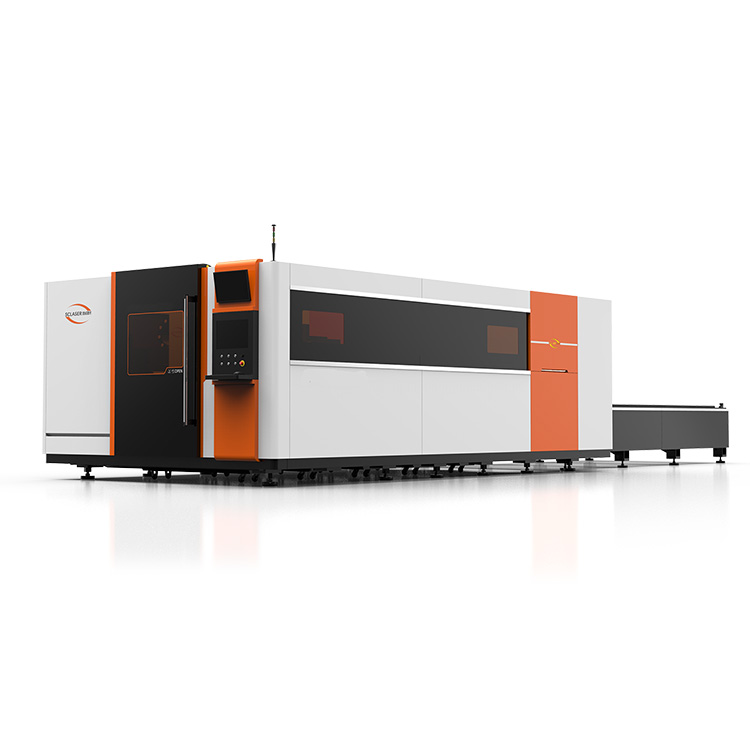

激光切割机的结构组成有哪些?(图2)

一、激光发生器

激光发生器是产生激光光源的组件。对于金属切割而言,目前常用的是光纤激光发生器。由于激光切割对激光光源的要求非常高,因此并不是所有的激光器都适用于切割工艺。

二、切割头

切割头主要由喷嘴、聚焦透镜和聚焦跟踪系统等组成。

1、喷嘴

市面上常见的喷嘴形式有以下三种:平行式、收敛式和锥形式。

2、聚焦透镜

将激光束的能量进行聚焦并形成高能量密度的光斑。中长聚焦透镜适用于厚板切割,对跟踪系统的间距稳定度要求较低。短聚焦透镜只适用于薄板切割,这种就对跟踪系统的间距稳定度要求就很高,对激光输出功率要求也就大大降低。

3、聚焦跟踪系统

聚焦跟踪系统一般是由聚焦切割头和跟踪传感器系统组成。切割头包括导光聚焦、水冷、吹气以及机械调整部分组成。传感器是由传感元件和放大控制部分组成。根据传感元件的不同跟踪系统也完全不同,在此,主要有两种形式的跟踪系统,一种是电容式传感器跟踪系统,又称非接触式跟踪系统。另一种是电感式传感器跟踪系统,又称接触式跟踪系统。

三、光束传输组件

光束传输组件中主要的是折射反射镜,用于将激光导向所需要的方向。反射镜通常是有保护罩加以保护,通入洁净的正压保护气体以保护镜片不受污染。

四、机床工作台

机床工作台主要由称重床身和驱动部分组成,用于实现XYZ轴运动的机械部分,也包括切割工作台。

激光切割机的结构组成有哪些?(图3)

五、数控系统

数控系统主要可控制机床向XYZ轴运动,也能控制切割时的功率、速度等参数。

激光切割机的结构组成有哪些?(图4)

六、冷却系统

冷却系统主要是冷水机组,用于冷却激光发生器。例如激光器的电光转换率为33%,则有约67%的电能转换为热能,为保证设备的正常运行,冷水机组就需要通过水冷却来降低整机温度。
