1、切割3mm厚不锈钢板所用激光设备的配置
首先确定中功率光纤激光切割机用空气切割3毫米厚不锈钢所用的配置。切割设备是武汉双成激光生产的型号为SC-FB4020光纤激光切割机,切割头型号LM270,准直焦距75毫米,聚焦焦距125毫米,切割软件釆用柏楚 CypCut激光切割控制软件,切割气阀采用比例阀,切割喷嘴
采用直径2毫米单层喷嘴
2、确定3mm厚不锈钢板切割工艺参数

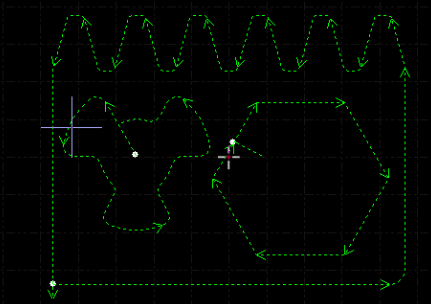

切割图形(见图1)
3、具体切割工艺参数
反复测试,中功率光纤激光切割机切割3mm厚不锈钢工艺参数如表所示,切割速度为50mm/s,离焦量为-2.3mm,切割高度为1m,切割气体采用空气,切割气压设为1.5Mpa,穿孔方式采用分段穿孔,穿孔高度为3mm,穿孔气压为0.35mpa,穿孔频率设为气体选用空气,按照本参数进行切割
